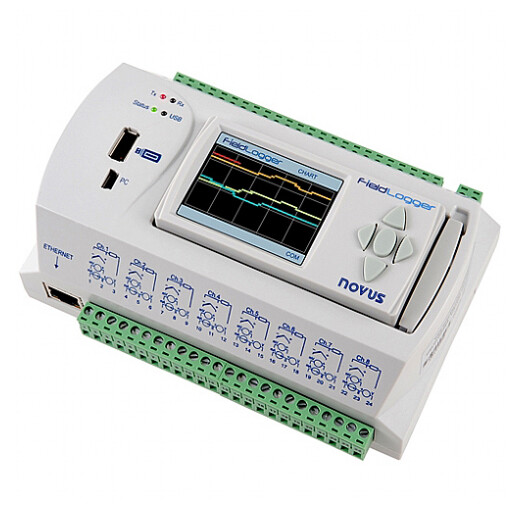

Novus-FieldLogger med display (8812191900/8812191904)

Produkt beskrivelse:

Denne meget populære “FieldLogger” fra Novus Automation er en yderst universal og kraftfuld multi-kanals og multi-funktions datalogger som kan alt hvad man kan forlange af en nutidig dataopsamlingsenhed. Og så er den samtidig den billigste datalogger på markedet med de funktioner som den har!

Selvom FieldLoggeren er født med rigtig mange smarte funktioner og muligheder er den alligevel nem at håndterer. Den medfølgende PC-software gør det nemlig nemt og overskueligt at konfigurere dataloggerens kanaler og alarmer m.v.

Hvad angår kanaler så er den født med 8 konfigurerbare analoge indgange, 8 digitale porte (der kan konfigureres individuelt som indgange eller udgange) og 2 relæ-udgange. Endvidere kan man konfigurerer op til 128 virtuelle kanaler (matematiske kanaler) der kan bruges til at udføre operationer på de målte værdier.
Der kan registreres op til 32 alarmhændelser med mulighed for hændelses-aktivering så som relæ-aktivering e-mails m.v.

Dens RS485 interface kan fungere som en Modbus RTU master eller slave. Som master kan den læse og logge op til 64 eksterne kanaler. Den har en 10/100 Mbps Ethernet-grænseflade der giver mulighed for adgang til dataloggeren via en browser (HTTP) FTP (klient og server) e-mail-afsendelse (SMTP) SNMP og Modbus TCP.

FieldLoggeren har en USB-grænseflade der kan sluttes til en computer (til konfiguration overvågning og dataoverførsel) og en anden USB-port til tilslutning af en USB memory-enhed til brug for ekstern lagring af data.  FieldLoggerens egen hukommelse kan huske 512.000 logninger og den kan udvides kraftigt med et SD-kort.

• 8 universal analog input channels:
  • Thermocouples V mV mA Pt100 and Pt1000;
  • Reading and logging rates of up to 1000/second;
  • 24 bit A/D conversion resolution.
• 8 digital I/Os (individually configured as input or output).
• 2 relay outputs (NO NC and common).
• RS485 interface (Modbus master or slave).
  • When acting as a master can read up to 64 registers from other slaves;
  • Registers read can be used in logging alarms or mathematical operations.
• Ethernet interface with a lot of services available:
  • Sends alarm warning e-mails (SMTP);
  • Provides web pages with channels and status information (HTTP);
  • Allows logged data download via FTP (client and server);
  • Accesses status and channels values through network management software (SNMP and traps);
  • Allows Modbus comunication by ethernet interface (Modbus TCP).
• USB-device interface for configuring monitoring and download.
• USB-host interface for logged data retrieval through a USB flash drive.
• Up to 32 configurable alarms.
  • Alarm actions can include:
  • Activating relays;
  • Activating digital outputs;
  • E-mails sending to multiple receivers;
  • Sending SNMP traps;
  • Starting and/or stopping loggings.
• Up to 128 virtual channels
  • Basic mathematical functions to be applied on other channels: sum subtraction multiplication division logic (AND OR and exclusive OR) square root and power.
• Transmitter power supply
  • 24 Vdc output for powering up to eight 4-20 mA transmitters.
• Power Supply
  • Mains Supply 100 to 240 Vac 50/60 Hz. Maximum consumption: 20VA
  • 24V Model: 24 AC/DC ±10% 50/60 Hz. Maximum consumption: 10 VA
• Detachable human-machine interface (optional).
  • Keypad and color TFT QVGA display;
  • RS485 communication with FieldLogger.
• Loggings:
  • Up to 100 channels can be logged at a configurable rate.
  • Data download through the configuration software or through the freely distributed download DLL.
• New features for September 2011 (please download latest software and firmware below for changes):
  • Counting capability: now count pulses on digital inputs (up to 250 Hz)
  • Gateway operation: act as a gateway between an Ethernet/Modbus TCP and a RS485/Modbus RTU networks allowing a Modbus TCP client to read and write in the Modbus RTU slaves from the network where FieldLogger is a master
  • New download procedure: step by step procedure allows download and viewing of logged data to be done in a more intuitive way.
  • Report generation: create a report with a chart of the desired data and many other editable fields with printing and saving capabilities.
  • Availability to serve XML pages: data received via HTTP protocol can be easily manipulated by external applications for example to create customized web pages
